پایپینگ صنعتی چیست؟
پایپینگ صنعتی چیست؟
پایپینگ صنعتی یا همان لوله کشی صنعتی با هدف انتقال مطمئن و بهینه سیالات یا انرژی در پروژههای بزرگ صنعتی به کار میرود. این سیستمها اغلب در تصفیه خانههای آب و فاضلاب، پالایشگاه ها، نیروگاه ها، صنایع غذایی و پتروشیمی، کارخانه ها و انواع پلنت های فرآیندی مورد استفاده قرار میگیرند.
در زبان تخصصی، پایپینگ به معنای "مجموعهای از لولهها" است. بهعنوان مثال، وقتی از پایپینگ صنعتی صحبت میکنیم، منظور اجرای شبکهای از لولهها برای انتقال مواد در یک پروژه صنعتی است.
شرکت جبل نور سپاهان به عنوان یکی از معتبرترین مجریان پایپینگ صنعتی در اصفهان، با بهره گیری از نیروی متخصص و تجهیزات روز دنیا، خدمات کامل نصب و اجرای پایپینگ و تاسیسات صنعتی را ارائه میدهد. تیم ما در اجرای پروژههای لوله کشی صنعتی در اصفهان همواره اصول ایمنی، کیفیت و سرعت را سرلوحه کار خود قرار داده است.
خدمات ما در حوزه پایپینگ صنعتی
طراحی و اجرای پایپینگ صنعتی در اصفهان
اجرای کامل تاسیسات و لوله کشی صنعتی
مشاوره انواع پایپینگ صنعتی با استاندارد روز
برآورد و اعلام قیمت پایپینگ صنعتی
اجرا و پشتیبانی پروژههای بزرگ صنعتی در اصفهان

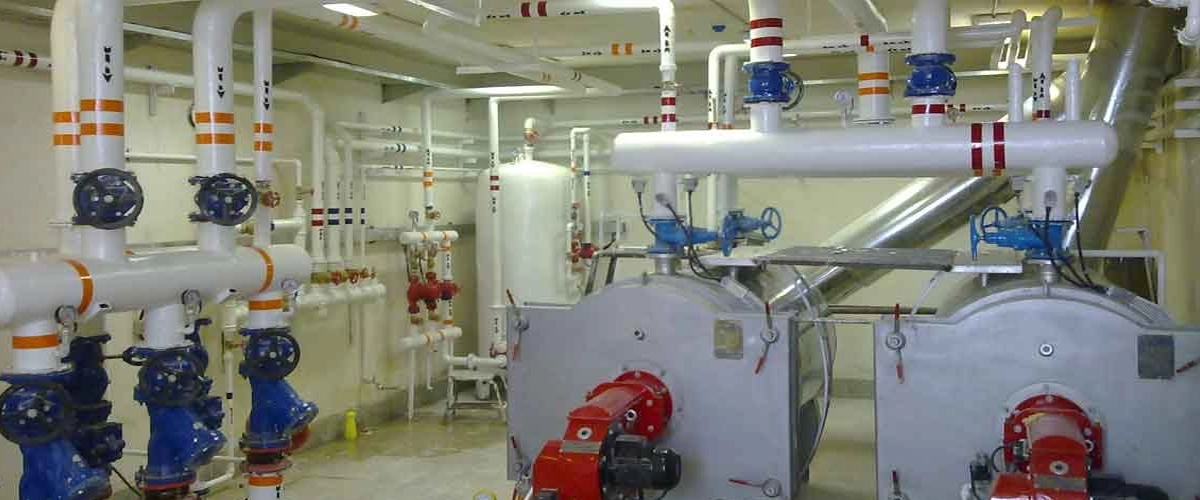

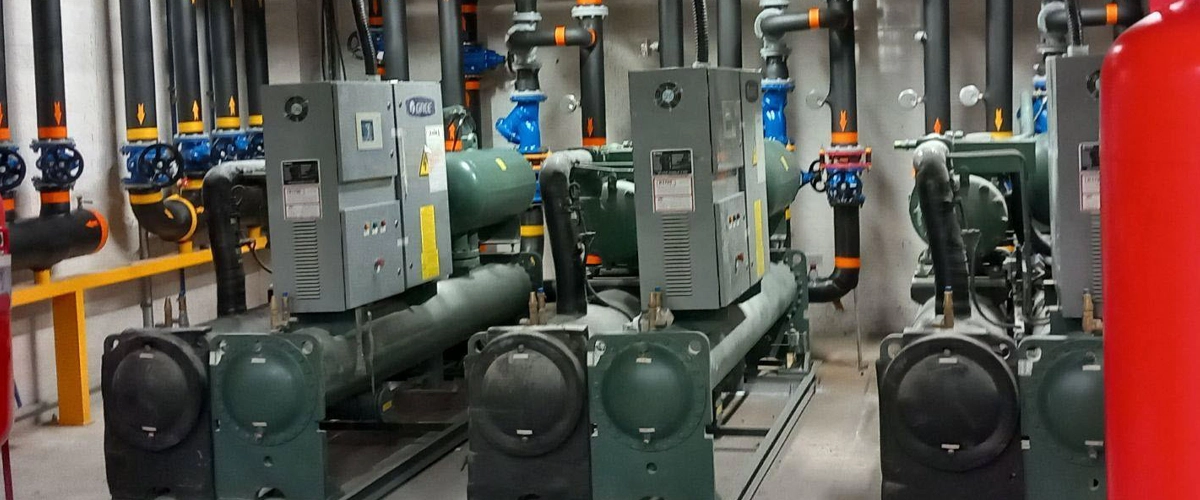

پایپینگ صنعتی؛ زیرساخت حیاتی انتقال سیال در تأسیسات
در اجرای لوله کشی صنعتی، از متریالهای متنوعی مانند فولاد، آلومینیوم، پلاستیک، فایبرگلاس، مس، بتن و حتی آلیاژهای خاص مانند اینکونل و تیتانیوم استفاده میشود. این تنوع بستگی به نوع سیال، شرایط کاری و میزان مقاومت مورد نیاز دارد.
نقشههای پایپینگ که امروزه با نرمافزارهای تخصصی مانند محصولات شرکت Autodesk طراحی میشوند، شامل اطلاعات دقیقی از مسیر خطوط لوله و ابزار دقیق (P&ID) هستند و پایهای برای نصب و اجرا پایپینگ و تاسیسات صنعتی محسوب میشوند.
پایپینگ صنعتی به سیستمهای مهندسی شدهای اطلاق میشود که برای انتقال سیالات از طریق لوله ها، اتصالات، شیرآلات و تجهیزات کنترلی طراحی و اجرا میشوند. این ساختارها نقش مهمی در تأسیسات صنعتی، نیروگاهها، پالایشگاهها و صنایع مختلف ایفا میکنند و پایهای برای کنترل فشار، دما و دبی جریان سیال به شمار میروند.
در اجرای لوله کشی صنعتی، از متریالهای متنوعی مانند فولاد، آلومینیوم، پلاستیک، فایبرگلاس، مس، بتن و حتی آلیاژهای خاص مانند اینکونل و تیتانیوم استفاده میشود. این تنوع بستگی به نوع سیال، شرایط کاری و میزان مقاومت مورد نیاز دارد.
نقشههای پایپینگ که امروزه با نرمافزارهای تخصصی مانند محصولات شرکت Autodesk طراحی میشوند، شامل اطلاعات دقیقی از مسیر خطوط لوله و ابزار دقیق (P&ID) هستند و پایهای برای نصب و اجرا پایپینگ و تاسیسات صنعتی محسوب میشوند.

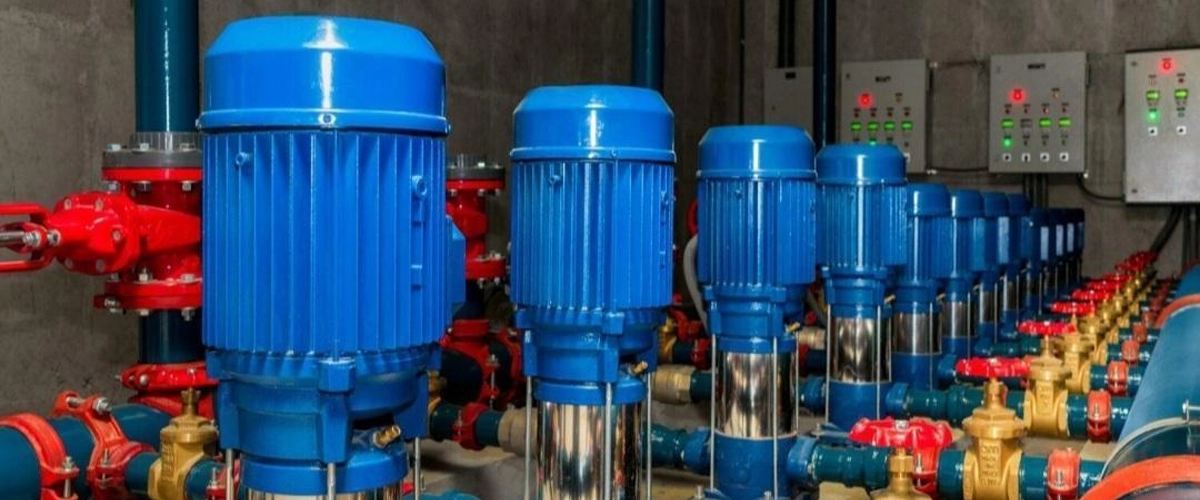

کاربردهای پایپینگ در صنعت
کاربردهای پایپینگ در پروژههای صنعتی
پایپینگ صنعتی یا همان لولهکشی صنعتی، نقش کلیدی در انتقال سیالات، انرژی و مواد مختلف در پروژههای بزرگ عمرانی و صنعتی دارد. بسته به نوع سیال و شرایط پروژه، در زمینههای زیر کاربرد گسترده دارند:
- پالایشگاهها و صنایع نفت و گاز
- پتروشیمی و صنایع شیمیایی
- صنایع غذایی و دارویی
- تأسیسات تصفیه فاضلاب
- سیستم های تهویه مطبوع و گرمایشی
- پروژههای راه و شهرسازی، کشاورزی و ساختمان
- نیروگاهها و سازههای دریایی
- ساخت تجهیزات الکترونیکی و نیمه رسانا
- پروژههای لایروبی و انتقال دوغاب
انواع پایپینگ صنعتی

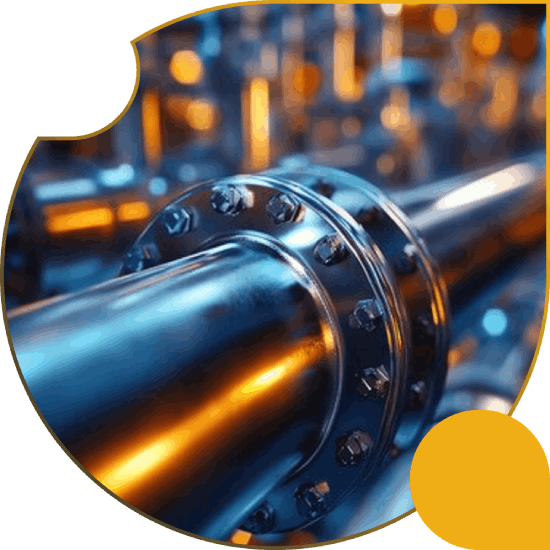

آشنایی با انواع پایپینگ صنعتی
پایپینگ صنعتی بسته به نوع کاربرد، در دسته بندیهای متنوعی قرار میگیرد که هر کدام پاسخگوی نیازهای خاص یک صنعت یا پروژه عمرانی هستند. در ادامه، انواع پایپینگ صنعتی را معرفی میکنیم که در پروژههای لوله کشی صنعتی در اصفهان و سایر نقاط کشور، توسط مجموعه جبل نور سپاهان، بکار گرفته میشوند:
پایپینگ فرآیندی (Process Piping)
برای انتقال سیالات بین واحدهای عملیاتی و مخازن در خطوط تولید مورد استفاده قرار میگیرد.
پایپینگ خدماتی (Service/Utility Piping)
مخصوص انتقال آب، بخار، هوای فشرده و سایر منابع کمکی در کارخانهها و کارگاهها.
پایپینگ دریایی (Marine Piping)
اجرای خطوط لوله در داخل کشتیها و سازههای دریایی با شرایط خاص محیطی.
پایپینگ فرآیندی (Process Piping)
برای انتقال سیالات بین واحدهای عملیاتی و مخازن در خطوط تولید مورد استفاده قرار میگیرد.
پایپینگ دریایی (Marine Piping)
اجرای خطوط لوله در داخل کشتیها و سازههای دریایی با شرایط خاص محیطی.
پایپینگ شهری (Civil Piping)
اجرای لولهکشی صنعتی در اصفهان و دیگر شهرها برای توزیع آب، گاز و فاضلاب در شبکههای شهری.
پایپینگ انتقال (Transportation Piping)
برای حمل نفت، گاز، آب یا حتی زغالسنگ به مسافتهای طولانی، از لولههایی با قطر بالا استفاده میشود.
پایپینگ شهری (Civil Piping)
اجرای لولهکشی صنعتی در اصفهان و دیگر شهرها برای توزیع آب، گاز و فاضلاب در شبکههای شهری.
پایپینگ ساختمانی یا تأسیساتی (Plumbing)
برای سیستمهای لولهکشی در ساختمانها، بیمارستانها و مدارس برای مصارف آب، گاز، سوخت و آتشنشانی.
پایپینگ خدماتی یا یوتیلیتی (Service/Utility Piping)
مخصوص انتقال آب، بخار، هوای فشرده و سایر منابع کمکی در کارخانهها و کارگاهها.
پایپینگ انتقال (Transportation Piping)
برای حمل نفت، گاز، آب یا حتی زغالسنگ به مسافتهای طولانی، از لولههایی با قطر بالا استفاده میشود.
پایپینگ ساختمانی یا تأسیساتی (Plumbing)
برای سیستمهای لولهکشی در ساختمانها، بیمارستانها و مدارس برای مصارف آب، گاز، سوخت و آتشنشانی.
مراحل اجرای پایپینگ صنعتی
فرآیند اجرای لوله کشی صنعتی به ویژه در پروژه های بزرگ مانند پالایشگاه ها، کارخانجات و نیروگاه ها، طی سه مرحله اصلی انجام میشود. شرکت جبل نور سپاهان، با رعایت استانداردهای مهندسی، اجرای دقیق و تامین تجهیزات، پروژههای پایپینگ را بهصورت تخصصی انجام میدهند. این مراحل عبارتند از:
طراحی مهندسی (Engineering)
در این مرحله، با استفاده از استانداردهای بینالمللی نظیر ISO و نقشههای Plot Plan، مسیر دقیق پایپینگ، نوع و سایز لولهها، اتصالات و محل نصب مشخص میشود.
تدارکات (Procurement)
با انتخاب پیمانکار از طریق مناقصه، تهیه و تأمین تجهیزات، لولهها و اتصالات مورد نیاز با توجه به قیمت پایپینگ صنعتی و نوع پروژه انجام میگیرد.
نصب و اجرا (Construction)
در این بخش، عملیات نصب و اجرای پایپینگ و تأسیسات صنعتی مطابق با نقشهها و مشخصات فنی آغاز شده و کنترل کیفی روی اجرای خطوط لوله انجام میشود.
اجزای اصلی پایپینگ صنعتی
پایپینگ صنعتی به مجموعهای از تجهیزات و سیستمهای لولهکشی گفته میشود که وظیفه انتقال سیالات، گازها و بخارات در واحدهای صنعتی را بر عهده دارند. در لوله کشی صنعتی، این سیستمها شامل انواع لولهها، اتصالات، شیرآلات، فلنجها، پیچ و مهرهها، ساپورتها و تجهیزات کنترلی میشود.
(برای مشاهده هر قسمت بر روی آن کلیک کنید.) 👇
برای عملکرد بهتر سیستم از تجهیزاتی مانند صافیها، تله بخار، اوریفیس پلیتها و تجهیزات اندازهگیری و کنترل خودکار بهره گرفته میشود.
- صافیها (Strainers)
- تله بخار (Steam Traps)
- اتصالات انبساطی (Expansion Joints)
- اوریفیس پلیت (Orifice Plates)
- اوریفیس محدودکننده (Restriction Orifices)

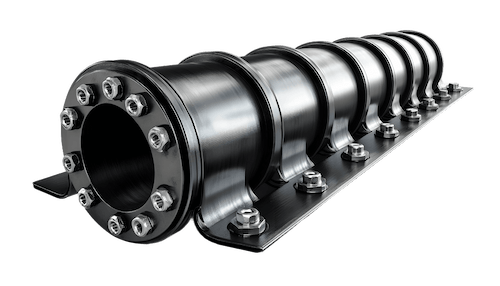

ساپورتها نقش نگهداری و تثبیت لولهها را دارند و انواع مختلفی مانند کفشکی، فنری و راهنما در سیستمهای پایپینگ صنعتی استفاده میشوند.
- ساپورت کفشکی (Shoe Support)
- کلمپ U شکل (U Clamp)
- لوله راهنما (Pipe Guide)
- اسلاید لوله (Pipe Slide)
- ترمز محوری (Axial Stop)
- ساپورت فنری (Spring Support)

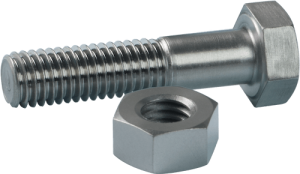

پیچ و مهرهها جهت اتصال فلنجها و قطعات مختلف استفاده میشوند که انتخاب جنس آنها بر اساس شرایط کاری و نوع فلنج صورت میگیرد.
- استاد بولت (Stud Bolt)
- ماشین بولت (Machine Bolt)
- مهره شش وجهی (Hex Nut)
- واشر (Washer)
انتخاب جنس مطابق با نوع فلنج و شرایط کاری

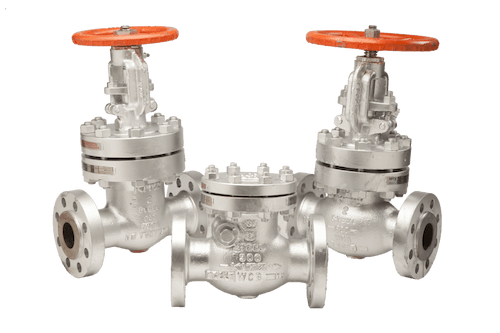

شیرها کنترل جریان، فشار و قطع و وصل سیال را در سیستم پایپینگ صنعتی بر عهده دارند. انواع شیرها شامل گیت ولو، بال ولو، پروانهای و چک ولو هستند.
- گیت ولو (Gate Valve)
- گلوب ولو (Globe Valve)
- پلاگ ولو (Plug Valve)
- شیر توپی (Ball Valve)
- شیر پروانهای (Butterfly Valve)
- چک ولو (Check Valve)
- دیافراگم ولو (Diaphragm Valve)
- پینچ ولو (Pinch Valve)
- شیر اطمینان (Pressure Relief Valve)
- شیر کنترلی (Control Valve)
- شیر سوزنی (Needle Valve)
- شیر سلونوئیدی (Solenoid Valve)

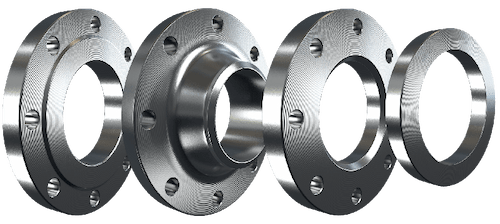

فلنجها برای اتصال لولهها و تجهیزات به هم و ایجاد دسترسی آسان برای تعمیر و نگهداری استفاده میشوند. انواع فلنجها در اجرای تاسیسات صنعتی به صورت گسترده کاربرد دارند.
- فلنج لغزشی (Slip-on Flange)
- فلنج جوشی گردنی (Weld Neck Flange)
- فلنج کور (Blind Flange)
- فلنج لپ جوینت (Lap Joint Flange)
- فلنج رزوهای (Threaded Flange)
- فلنج ساکتی جوشی (Socket Weld Flange)
- فلنج کور عینکی (Spectacle Blind)
- فلنج فاصلهانداز (Spacer Flange)

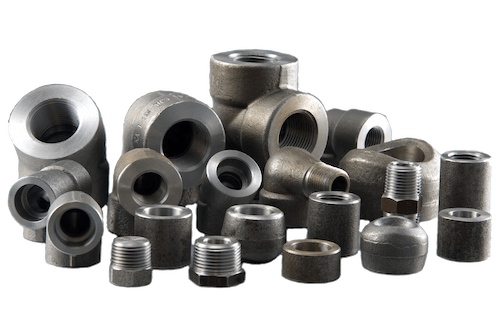

اتصالات برای تغییر مسیر، تقسیم جریان یا اتصال بخشهای مختلف سیستم استفاده میشوند. پرکاربردترین اتصالات شامل زانویی، سه راهی، کاهنده و کوپلینگ است.
- زانویی (Elbow)
- خم (Bend)
- برگردان (Return)
- سه راهی (Tee)
- چهار راهی (Cross)
- کاهنده (Reducer)
- درپوش (End Cap)
- پلاگ (Plug)
- یونیون (Union)
- کوپلینگ (Coupling)
- اولت (O’let)

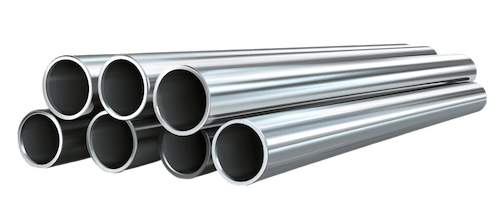

لولهها مهمترین بخش پایپینگ صنعتی هستند و برای انتقال سیال در فواصل مختلف استفاده میشوند. انواع لولههای کاربردی شامل گالوانیزه، کربن استیل، استنلس استیل، GRP و GRE هستند که هرکدام با توجه به شرایط کاری و نوع سیال انتخاب میشوند. در اجرای لوله کشی پایپینگ صنعتی، توجه به انتخاب جنس و نوع لوله برای افزایش طول عمر سیستم اهمیت دارد. تقسیم بندی لوله ها بر اساس جنس:
- لوله گالوانیزه (برای انتقال آب)
- لوله کربن استیل (برای انتقال مایعات و گازهای بدون خوردگی)
- لوله کربن استیل NACE (برای سیالات خورنده)
- لوله کربن استیل LTCS (برای دماهای پایین)
- لوله GRP و GRE (مقاوم در برابر فشار پایین و خورندگی)
- لوله استنلس استیل (برای سیالات خورنده)
- لوله کاپرنیکل (برای سیالات ساینده)
روشهای اتصال در اجرای لوله کشی پایپینگ صنعتی
روشهای اتصال در پایپینگ صنعتی
انتخاب نوع انتها برای اجزای پایپینگ به نوع اتصال مورد استفاده در یک سیستم پایپینگ خاص بستگی دارد. اتصالات پایپینگ معمول شامل موارد زیر میشوند:
- اتصالات رزوهای (threaded joints)
- اتصالات لب به لب (butt joints)
- اتصالات سوکتی (socket joints)
- اتصالات فلنجی (flange joints)
- اتصالات شیاری (grooved joints)
- اتصالات چسبی (bonded joints)
- اتصالات ویژه (special joints)
معرفی استانداردهای بینالمللی پایپینگ صنعتی بر اساس ASME B31
در حوزه طراحی و اجرای لوله کشی پایپینگ صنعتی، رعایت استانداردهای معتبر جهانی یکی از مهمترین الزامات فنی است. سری استانداردهای ASME B31 از مهمترین مرجعهای بینالمللی در زمینه پایپینگ صنعتی به شمار میروند که تمامی مراحل طراحی، ساخت، نصب، بازرسی و بهرهبرداری از خطوط لوله را پوشش میدهند.
- ASME B31.1 – استاندارد مربوط به لولهکشی نیروگاهها و تجهیزات قدرت
- ASME B31.2 – لولهکشی مخصوص انتقال سوختهای گازی (غیرفعال و جایگزین شده)
- ASME B31.3 – مختص لولهکشی صنایع پالایشگاهی و شیمیایی
- ASME B31.4 – سیستمهای پایپینگ برای انتقال مایعات از جمله نفت، آب و سایر سیالات
- ASME B31.5 – استاندارد ویژه سیستمهای تبرید و تجهیزات انتقال حرارت
- ASME B31.8 – مخصوص خطوط انتقال و توزیع گاز طبیعی و گازهای فشرده
- ASME B31.8S – استاندارد مدیریت یکپارچه خطوط لوله گاز جهت افزایش ایمنی و بهرهوری
- ASME B31.9 – مربوط به لولهکشی خدماتی ساختمانها مانند تهویه و گرمایش
- ASME B31.11 – استاندارد پایپینگ حمل و نقل دوغاب در پروژههای معدنی و صنعتی
- ASME B31.12 – لولهکشی و خطوط انتقال گاز هیدروژن، بسیار حساس و پیشرفته
- ASME B31G – راهنمای ارزیابی مقاومت باقیمانده خطوط لوله آسیبدیده و خوردهشده
