خدمات پایپینگ صنعتی زمانی می تواند ایمن، ماندگار و قابل اعتماد باشد که جوشکاری آن بر اساس اصول مهندسی، استانداردهای معتبر و تجربه اجرایی انجام شود. جوشکاری پایپینگ صنعتی یکی از حساس ترین مراحل اجرای خطوط لوله در صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع سنگین محسوب میشود و کوچکترین خطا در آن میتواند منجر به نشتی، توقف تولید یا خسارات سنگین شود.
جوشکاری پایپینگ صنعتی یا Industrial piping welding فرآیندی تخصصی است که نیازمند انتخاب صحیح الکترود جوشکاری، رعایت استانداردهای جوشکاری، اجرای اصولی پاس های جوش و انجام دقیق تست جوش پایپینگ است. در این راهنمای جامع، تمام مراحل از انتخاب الکترود تا تست نهایی جوش به صورت کاربردی بررسی شده است.

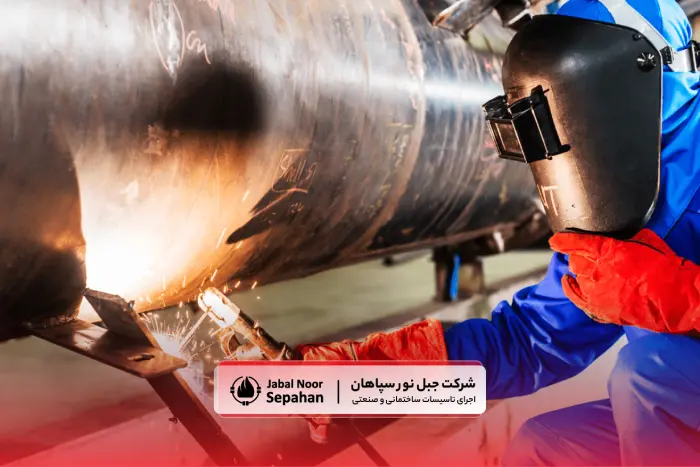

جوشکاری پایپینگ صنعتی چیست و چرا اهمیت دارد؟
جوشکاری پایپینگ صنعتی (Pipe Welding) به مجموعه عملیات اتصال لوله ها و اتصالات فلزی گفته میشود که وظیفه انتقال سیالات، گازها یا مواد شیمیایی را بر عهده دارند. کیفیت این اتصال مستقیما با ایمنی سیستم، طول عمر خطوط لوله و عملکرد تجهیزات در ارتباط است.
در پروژه های صنعتی، جوشکاری پایپینگ صنعتی باید به گونه ای انجام شود که:
- تحمل فشار بالا را داشته باشد
- در برابر خوردگی مقاوم باشد
- تغییرات دمایی را بدون ترک یا نشتی تحمل کند
به همین دلیل رعایت نکات جوشکاری پایپینگ و استفاده از روش های تست جوش پایپینگ اهمیت حیاتی دارد.
انتخاب صحیح الکترود جوشکاری در پایپینگ صنعتی
انتخاب الکترود جوشکاری در پایپینگ صنعتی تاثیر مستقیمی بر کیفیت اتصال، استحکام جوش و قبولی در تست های بازرسی دارد. این انتخاب باید بر اساس جنس لوله، ضخامت، فشار کاری و دستورالعمل های فنی پروژه انجام شود.
انواع الکترود جوشکاری و کاربرد آنها
انتخاب الکترود جوشکاری یکی از مهمترین عوامل تعیین کننده کیفیت جوش است. الکترودها بر اساس نوع روکش و ترکیب شیمیایی به دسته های مختلفی تقسیم میشوند که هرکدام کاربرد مشخصی دارند.
- الکترود روکش قلیایی: مناسب برای خطوط تحت فشار و سازه های حساس
- الکترود سلولزی: مناسب جوشکاری پاس ریشه در لوله های فولادی
- الکترود اکسیدی و روتیلی: مناسب جوش های عمومی و کنترل شکل ظاهری
عدم انتخاب صحیح الکترود جوشکاری میتواند باعث ایجاد عیوبی مانند ترک، تخلخل یا عدم نفوذ کامل شود که در تست جوش پایپینگ مردود خواهد شد.
جدول انتخاب قطر الکترود متناسب با ضخامت لوله
| ضخامت لوله (میلیمتر) | قطر الکترود پیشنهادی (میلیمتر) | موقعیت جوشکاری رایج | نوع اتصال متداول | توضیحات فنی و نکات اجرایی |
| 2 تا 3 | 2.5 | افقی و تخت | لب به لب | مناسب برای لوله های نازک، کنترل بهتر حوضچه جوش و جلوگیری از سوختگی |
| 3 تا 5 | 3.2 | افقی و عمودی | لب به لب | تعادل مناسب بین نفوذ و کنترل حرارت، پرکاربرد در جوشکاری پایپینگ صنعتی |
| 5 تا 8 | 4.0 | تخت و افقی | لب به لب و گوشه | مناسب پاس پرکن، افزایش استحکام اتصال و یکنواختی جوش |
| 8 تا 12 | 5.0 | تخت | لب به لب | مناسب خطوط تحت فشار بالا، نیازمند مهارت اپراتور |
| بالاتر از 12 | 5.0 و بالاتر (چند پاسه) | تخت | لب به لب صنعتی | اجرای جوش چند پاسه الزامی است، رعایت دقیق WPS ضروری میباشد |
نکات تکمیلی مهم برای افزایش کیفیت جوش
- انتخاب قطر الکترود باید کاملا منطبق با دستورالعمل WPS باشد.
- در ضخامت های بالا، استفاده از جوش چند پاسه برای جلوگیری از تنش حرارتی توصیه میشود.
- استفاده از قطر نامناسب الکترود میتواند باعث نفوذ ناقص، سوختگی لبه لوله و مردودی در تست جوش پایپینگ شود.
تجهیزات و ابزارهای ضروری در جوشکاری پایپینگ صنعتی
استفاده از تجهیزات استاندارد، نقش مستقیم در کیفیت نهایی جوش دارد. مهمترین تجهیزات شامل:
- دستگاه جوش با قابلیت تنظیم دقیق جریان و ولتاژ
- ابزار آماده سازی لبه لوله مانند سنگ زنی و برش دقیق
- برس سیمی و تجهیزات تمیزکاری سطح
- تجهیزات ایمنی شامل ماسک جوشکاری، دستکش و لباس مقاوم
در جوشکاری پایپینگ صنعتی، آماده سازی سطح لوله پیش از جوشکاری یکی از اصول کلیدی برای جلوگیری از عیوب جوش محسوب میشود.
استانداردهای جوشکاری پایپینگ صنعتی
استانداردهای جوشکاری پایپینگ صنعتی چارچوب های فنی لازم برای اجرای ایمن و باکیفیت جوش را مشخص میکنند. رعایت این استانداردها تضمین میکند که جوش ها توان تحمل فشار، دما و شرایط کاری پروژه را داشته باشند.
مهمترین استانداردهای بین المللی جوشکاری پایپینگ
رعایت استانداردهای جوشکاری تضمین کننده کیفیت و ایمنی اتصال است. مهمترین استانداردها عبارتند از:
- AWS برای فرآیندهای جوشکاری
- ASME B31.3 برای پایپینگ صنعتی
- API 1104 برای خطوط لوله تحت فشار
این استانداردها معیارهای دقیقی برای انتخاب الکترود جوشکاری، شرایط جوش، پذیرش جوش و روش های تست جوش پایپینگ ارائه میدهند.

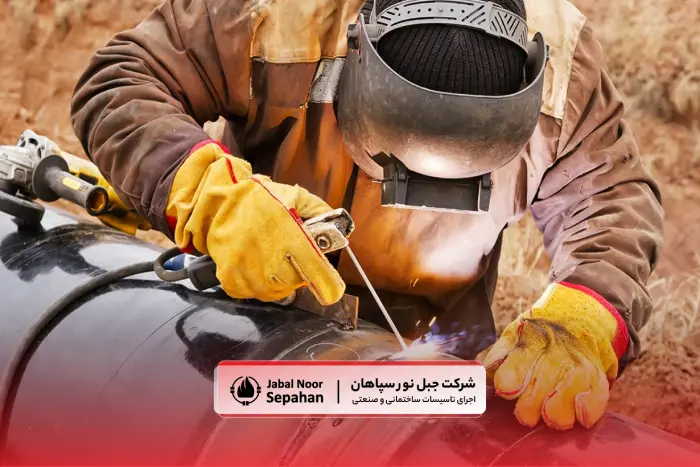

مراحل اجرایی جوشکاری پایپینگ صنعتی
مراحل اجرایی جوشکاری پایپینگ صنعتی شامل آماده سازی لوله، اجرای پاس های جوش، کنترل پارامترها و انجام بازرسی های لازم است. اجرای دقیق این مراحل نقش کلیدی در جلوگیری از عیوب و افزایش عمر خطوط لوله دارد.
اجرای جوش چند پاسه
در پروژه های حرفه ای، جوشکاری پایپینگ صنعتی به صورت چند پاس انجام میشود:
- پاس ریشه (Root Pass): ایجاد نفوذ کامل
- پاس پرکن (Filling Pass): افزایش استحکام اتصال
- پاس نهایی (Cap Pass): شکل دهی و محافظت سطح جوش
اجرای صحیح این مراحل نقش تعیین کننده ای در قبولی تست جوش پایپینگ دارد.
روش های تست جوش پایپینگ صنعتی
پس از اتمام جوشکاری پایپینگ صنعتی، انجام تست ها الزامی است. مهمترین روش ها عبارتند از:
- بازرسی چشمی (VT) برای عیوب سطحی
- تست التراسونیک (UT) برای بررسی عیوب داخلی
- تست رادیوگرافی (RT) برای خطوط حساس
- تست مایعات نافذ (PT) و ذرات مغناطیسی (MT)
انتخاب روش تست جوش پایپینگ به نوع پروژه و سطح حساسیت آن بستگی دارد.
عیوب رایج در جوشکاری پایپینگ صنعتی و روش رفع آنها
در صورت عدم رعایت نکات جوشکاری پایپینگ، ترک های حرارتی، عدم نفوذ کامل, حفره های گازی و سوختگی لبه لوله از رایج ترین عیوبی هستند که ممکن است رخ دهند. رفع این عیوب معمولا با بازجوشکاری، اصلاح پارامترها و انجام عملیات حرارتی پس از جوش انجام میشود تا کیفیت و دوام خطوط لوله تضمین شود.
اهمیت بازرسی و نگهداری پس از جوشکاری
بازرسی دوره ای پس از اجرای جوشکاری پایپینگ صنعتی باعث:
- افزایش طول عمر خطوط لوله
- کاهش ریسک نشتی و خرابی
- کاهش هزینه های تعمیرات ناگهانی
تست های غیرمخرب دوره ای بخش جدایی ناپذیر نگهداری سیستم پایپینگ هستند.
چرا اجرای اصولی جوشکاری پایپینگ اهمیت دارد؟
اگر به دنبال اجرای ایمن و استاندارد پروژه های پایپینگ در اصفهان هستید، شرکت جبل نور سپاهان با تکیه بر تیم اجرایی متخصص، رعایت کامل استانداردهای جوشکاری و ارائه خدمات تخصصی پایپینگ صنعتی، آماده ارائه مشاوره و اجرای پروژه های صنعتی شماست.
پیشنهاد میشود پیش از انتخاب پیمانکار، حتما مقاله 5 نکته کلیدی در انتخاب پیمانکار پایپینگ صنعتی را مطالعه کنید تا ریسک پروژه خود را به حداقل برسانید.
سوالات متداول درباره جوشکاری پایپینگ صنعتی
مهمترین استانداردهای جوشکاری پایپینگ صنعتی کدامند؟
AWS ،ASME B31.3 و API 1104 مهمترین استانداردهای معتبر جوشکاری پایپینگ صنعتی هستند.
چگونه الکترود جوشکاری مناسب انتخاب می شود؟
بر اساس جنس لوله، ضخامت، فشار کاری و دستورالعمل WPS.
تست جوش پایپینگ شامل چه روش هایی است؟
بازرسی چشمی، UT ،RT ،PT و MT.
شایع ترین عیوب جوش پایپینگ چیست؟
ترک، عدم نفوذ، تخلخل و سوختگی.
آیا بازرسی دوره ای پس از نصب ضروری است؟
بله، برای حفظ ایمنی و افزایش عمر سیستم پایپینگ ضروری است.
